概要
● 內置型 Oil Damper Type
● 通過Unit type將整體模型高度標準為155 mm ● 對裝置的上的 Motion進行迅速的控制
●反復精密度為 ±100 以內，安裝有雙層式高度調節閥門● 對移動荷載進行迅速的控制
特征
構成及式樣
Model | AP-230 MKC | AP-270 MKC | AP-270 MKCAP-330 MKC |
Natural Frequency | Vertical : 1.5 Hz ~ 2.0 Hz / Horizontal : 1.0 Hz ~ 1.8 Hz |
Isolation | Air Suspension |
Damping | Damping by Orifice |
Leveling | Automatic Leveling by mechanical air valve (Positioning Tolerance : ±100 ) |
Dimension (mm) | 330 x 300 x 220 | 320 x 320 x 220 | 370 x 370 x 220 |
Weight (kg/unit) | 46 kg | 56 kg | 72 kg |
Payload (kgf/4unit) | 6,200 kgf | 8,600 kgf | 13,000 kgf |
D x E (mm) | 270 x 270 | 290 x 290 | 340 x 340 |
ΦF (mm) | ΦF 13 | ΦF 13 | ΦF 13 |
Air Pressure (MPa) | 0.5 MPa |
應用領域及適用實例
● 半導體制造及檢測裝置● FPD 制造及檢測裝置
● 精密STAGE裝置

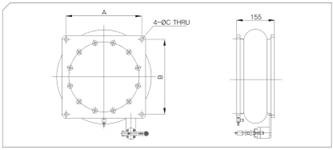

產品外形圖
?
